Wie funktioniert ein Laserscanner?

Wie funktioniert ein Laserscanner? Kurz gesagt: Er sendet Laserlicht aus, empfängt die reflektierten Signale wieder und berechnet daraus Entfernungen. So entsteht ein digitales Bild der Umgebung, oft als dreidimensionale Punktwolke. Was technisch klingt, begegnet Verbraucherinnen und Verbrauchern heute häufiger als gedacht: im Saugroboter, im Smartphone, im Auto, bei Renovierungen oder in modernen Messgeräten für Haus und Garten.

Wie funktioniert ein Laserscanner? Der Grundgedanke

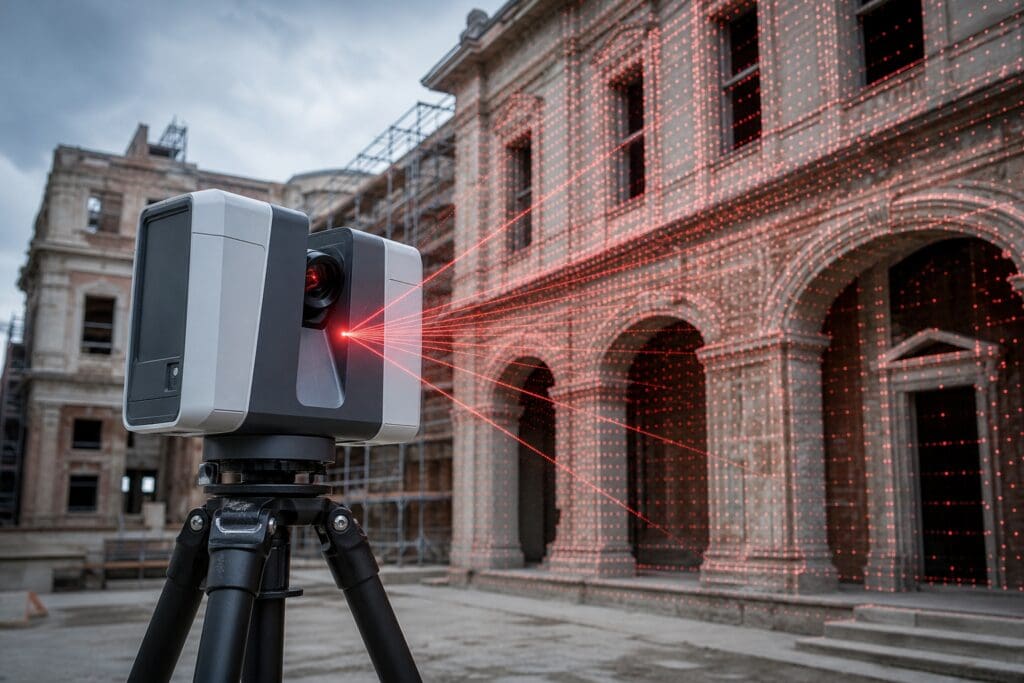

Ein Laserscanner nutzt einen gebündelten Lichtstrahl, um Oberflächen abzutasten. Der Laser trifft auf ein Objekt, etwa eine Wand, ein Möbelstück oder den Boden. Ein Teil des Lichts wird zurückgeworfen und vom Gerät wieder erfasst. Aus diesem Rücksignal berechnet der Scanner, wie weit der Punkt entfernt ist.

Dabei misst das Gerät nicht nur einen einzelnen Punkt. Es lenkt den Laserstrahl schnell in verschiedene Richtungen. Dadurch entstehen viele Messpunkte, die zusammen die Form eines Raums, eines Gegenstands oder einer Landschaft abbilden. Jeder Punkt besitzt eine Position im Raum. Aus vielen solchen Punkten entsteht eine sogenannte Punktwolke.

Man kann sich das wie ein sehr schnelles Abtasten mit einem unsichtbaren Lineal vorstellen. Statt mit der Hand misst der Laserscanner mit Licht. Das ist der wichtigste Unterschied zu einem normalen Foto: Eine Kamera erfasst vor allem Farben und Helligkeit, ein Laserscanner erfasst Entfernungen und Formen.

Die wichtigsten Bauteile eines Laserscanners

Ein Laserscanner besteht aus mehreren Komponenten, die eng zusammenarbeiten. Je nach Gerät sind sie unterschiedlich klein, robust oder leistungsfähig gebaut. Das Grundprinzip bleibt jedoch ähnlich.

Typische Bestandteile sind:

• Laserquelle: Sie erzeugt den gebündelten Lichtstrahl, mit dem die Umgebung abgetastet wird.
• Empfänger oder Sensor: Er nimmt das zurückgeworfene Licht auf und wandelt es in Messdaten um.
• Ablenkeinheit: Spiegel, Motoren oder andere optische Elemente bewegen den Laserstrahl über die Messfläche.
• Recheneinheit: Sie verarbeitet die Signale und berechnet Entfernungen, Winkel und Positionen.
• Software: Sie macht aus den Rohdaten nutzbare Darstellungen, zum Beispiel Karten, Modelle oder Messprotokolle.

Bei einfachen Geräten sind viele dieser Funktionen kompakt in einem Gehäuse untergebracht. In hochwertigen 3D-Laserscannern kommen zusätzlich Kameras, Neigungssensoren oder Ortungssysteme zum Einsatz. Dadurch lassen sich Messdaten genauer einordnen und mit Farben oder Lageinformationen ergänzen.

Welche Messverfahren gibt es?

Nicht jeder Laserscanner misst auf dieselbe Weise. Für Verbraucher ist es nicht nötig, jede technische Einzelheit zu kennen. Hilfreich ist aber ein Überblick, weil die Methode beeinflusst, wofür ein Gerät geeignet ist.

Laufzeitmessung: Entfernung über Lichtgeschwindigkeit

Bei der Laufzeitmessung sendet der Laserscanner einen Lichtimpuls aus und misst, wie lange das Signal bis zum Objekt und zurück benötigt. Da Licht eine sehr hohe, bekannte Geschwindigkeit hat, kann daraus die Entfernung berechnet werden.

Dieses Prinzip wird oft als Time-of-Flight bezeichnet. Es eignet sich besonders, wenn größere Entfernungen gemessen werden sollen. Viele Laserscanner für Gebäude, Gelände oder technische Vermessung arbeiten nach diesem Grundgedanken.

Im Alltag ist die Idee leicht verständlich: Wenn ein Echo später zurückkommt, ist die reflektierende Fläche weiter entfernt. Beim Laserscanner ist dieses „Echo“ jedoch kein Schall, sondern Licht.

Phasenvergleich: Kleine Unterschiede präzise erkennen

Beim Phasenvergleich sendet das Gerät ein moduliertes Lasersignal aus. Das zurückkommende Signal wird mit dem ausgesendeten Signal verglichen. Aus der Verschiebung der Phase kann die Entfernung berechnet werden.

Dieses Verfahren kann sehr feine Unterschiede erkennen. Es wird häufig bei stationären Scannern eingesetzt, die Innenräume, Fassaden oder technische Anlagen erfassen. Die Reichweite hängt vom Gerät und von den Bedingungen ab.

Für Verbraucher ist wichtig: Solche Scanner liefern oft sehr dichte Punktwolken. Das bedeutet, dass viele Messpunkte pro Fläche entstehen. Dadurch können Formen und Kanten gut sichtbar werden.

Triangulation: Messen über Winkel

Bei der Triangulation wird der Laserpunkt von einer Kamera oder einem Sensor aus einem bestimmten Winkel beobachtet. Aus der Lage des Punktes im Bild und dem bekannten Abstand zwischen Laser und Sensor berechnet das Gerät die Entfernung.

Dieses Verfahren ist besonders bei kurzen Distanzen nützlich. Es kommt zum Beispiel bei 3D-Scannern für kleine Objekte vor. Wer eine Figur, ein Werkzeug oder ein Ersatzteil digitalisieren möchte, begegnet oft dieser Technik.

Der Vorteil liegt in der Detailerfassung auf kurzer Strecke. Für sehr große Räume oder Außenbereiche ist Triangulation meist weniger passend als andere Verfahren.

Von Messpunkten zum digitalen Modell

Ein Laserscanner sammelt nicht einfach „ein Bild“, sondern viele einzelne Punkte. Jeder Punkt beschreibt eine Position im Raum. Zusammen bilden diese Punkte die erwähnte Punktwolke. Je dichter die Punktwolke ist, desto genauer wirkt das digitale Abbild.

Damit daraus ein gut nutzbares Modell entsteht, müssen die Daten geordnet werden. Die Software entfernt Störungen, verbindet mehrere Messpositionen und stellt Flächen oder Kanten dar. Bei komplexen Räumen wird oft aus mehreren Blickwinkeln gescannt, weil Möbel, Wände oder Säulen bestimmte Bereiche verdecken können.

Bei mobilen Geräten spielt zusätzlich die Eigenbewegung eine Rolle. Ein Saugroboter muss zum Beispiel wissen, wo er gerade fährt. Moderne Systeme nutzen dafür Sensoren und Algorithmen, die gleichzeitig eine Karte erstellen und die eigene Position bestimmen. Dieses Prinzip ist unter anderem als SLAM bekannt.

Auch Farben können ergänzt werden. Einige Scanner kombinieren Lasermessung mit Kamerabildern. Dann sieht die Punktwolke nicht nur räumlich, sondern auch optisch vertrauter aus. Für die reine Entfernungsmessung ist Farbe aber nicht zwingend nötig.

Wo begegnen Laserscanner im Alltag?

Laserscanner sind nicht nur Geräte für Fachleute. Viele Anwendungen sind längst im privaten Umfeld angekommen, auch wenn der Begriff nicht immer sichtbar auf dem Produkt steht.

Typische Beispiele sind:

• Saug- und Wischroboter: Sie erstellen Raumkarten, erkennen Wände und planen Fahrwege.
• Smartphones und Tablets: Einige Modelle erfassen Tiefeninformationen für Porträts, Raumvermessung oder erweiterte Realität.
• Autos: Sensoren können helfen, Abstände zu erkennen und die Umgebung besser zu erfassen.
• Heimwerken und Renovieren: Digitale Messgeräte unterstützen beim Aufmaß von Räumen.
• 3D-Druck und Modellbau: Objekte können gescannt und anschließend digital weiterverarbeitet werden.
• Immobilien und Innenplanung: Räume lassen sich dokumentieren, vermessen und als Modell darstellen.

Im professionellen Bereich kommen weitere Einsatzfelder hinzu. Dazu gehören Bauvermessung, Denkmalpflege, Unfallaufnahme, Industrieprüfung oder Forstwirtschaft. Für Verbraucher ist vor allem interessant, dass dieselbe Grundidee in sehr unterschiedlichen Geräteklassen steckt.

Ein einfacher Entfernungsmesser mit Laser ist allerdings nicht automatisch ein vollständiger Laserscanner. Er misst oft nur einzelne Strecken. Ein echter Scanner tastet viele Punkte systematisch ab und erzeugt daraus eine räumliche Darstellung.

Vorteile und Grenzen der Technik

Laserscanner haben klare Stärken. Sie messen schnell, berührungslos und oft sehr detailliert. Besonders hilfreich ist das bei schwer zugänglichen Stellen oder bei Räumen, die später digital geplant werden sollen. Außerdem können große Datenmengen entstehen, ohne dass jede Strecke einzeln per Hand gemessen werden muss.

Zu den Vorteilen zählen:

• Berührungsloses Messen: Oberflächen müssen nicht angefasst oder markiert werden.
• Räumliche Übersicht: Ganze Räume oder Objekte werden als Gesamtbild erfasst.
• Wiederholbarkeit: Messungen können dokumentiert und später verglichen werden.
• Zeitersparnis: Viele Punkte werden in kurzer Zeit aufgenommen.

Trotzdem ist ein Laserscanner kein Zaubergerät. Bestimmte Oberflächen können Messungen erschweren. Sehr glänzende, transparente oder sehr dunkle Materialien reflektieren Laserlicht oft ungünstig. Glas kann zu falschen oder fehlenden Punkten führen, weil Licht durchgelassen oder gespiegelt wird. Auch starker Regen, Nebel, Staub oder direkte Sonneneinstrahlung können je nach Gerät Einfluss haben.

Die Genauigkeit hängt zudem nicht nur vom Scanner ab. Wichtig sind auch Messabstand, Aufstellung, Kalibrierung, Software und Erfahrung bei der Auswertung. Ein hochwertiges Gerät liefert nur dann gute Ergebnisse, wenn es passend eingesetzt wird.

Sicherheit, Datenschutz und praktische Einordnung

Viele Menschen fragen sich, ob Laser gefährlich sind. Grundsätzlich werden Verbrauchergeräte so gebaut, dass sie bei normaler Nutzung die geltenden Sicherheitsanforderungen erfüllen. Dennoch sollte man nicht absichtlich in eine Laserquelle schauen oder Geräte zweckentfremden. Hinweise des Herstellers sind wichtig, besonders bei leistungsfähigeren Messgeräten.

Bei Scans von Wohnungen, Grundstücken oder Personen spielt auch Datenschutz eine Rolle. Ein Laserscan kann Grundrisse, Einrichtungsdetails oder Bewegungsmuster sichtbar machen. Bei vernetzten Geräten ist daher sinnvoll zu prüfen, welche Daten gespeichert werden und ob sie lokal oder in einer Cloud verarbeitet werden.

Praktisch betrachtet sollte man vor dem Einsatz überlegen, welches Ergebnis gebraucht wird. Für das Ausmessen eines Zimmers reicht oft ein einfacher Laserdistanzmesser. Für ein digitales 3D-Modell braucht es dagegen einen Scanner, der viele Messpunkte aufnimmt. Für kleine Objekte ist wiederum ein Nahbereichs-3D-Scanner besser geeignet als ein Raumscanner.

Worauf Verbraucher beim Vergleich achten können

Wer sich für ein Gerät interessiert, sollte nicht nur auf technische Schlagworte achten. Entscheidend ist, ob der Laserscanner zur Aufgabe passt. Ein Saugroboter benötigt andere Fähigkeiten als ein Gerät zum Erstellen von 3D-Modellen.

Wichtige Punkte beim Vergleich sind:

• Messbereich: Welche Entfernungen kann das Gerät sinnvoll erfassen?
• Genauigkeit: Wie präzise müssen die Ergebnisse für den eigenen Zweck sein?
• Auflösung: Wie dicht liegen die Messpunkte beieinander?
• Bedienung: Ist die Software verständlich und für den Alltag geeignet?
• Datenformat: Lassen sich Ergebnisse weiterverwenden oder exportieren?
• Umgebung: Funktioniert das Gerät drinnen, draußen oder in beiden Bereichen?
• Oberflächen: Wie gut kommt der Scanner mit Glas, Glanz oder dunklen Flächen zurecht?

Bei Geräten für den privaten Gebrauch ist einfache Bedienung oft wichtiger als maximale Präzision. Wer nur Räume grob planen möchte, braucht keine industrielle Lösung. Wer jedoch Bauteile exakt dokumentieren will, sollte die technischen Daten genauer prüfen.

Häufig gestellte Fragen

Ist ein Laserscanner dasselbe wie ein Laserdistanzmesser?

Nein, ein Laserdistanzmesser misst meist einzelne Strecken zwischen Gerät und Zielpunkt. Ein Laserscanner erfasst dagegen viele Punkte nacheinander oder nahezu gleichzeitig. Dadurch kann er Flächen, Räume oder Objekte räumlich abbilden und nicht nur eine einzelne Entfernung anzeigen.

Kann ein Laserscanner durch Wände sehen?

Nein, ein Laserscanner kann normalerweise nicht durch Wände sehen. Er misst nur Oberflächen, von denen das Laserlicht zurück zum Sensor gelangt. Verdeckte Bereiche bleiben unsichtbar, wenn sie nicht aus einer anderen Position gescannt werden. Für vollständige Modelle sind deshalb oft mehrere Messstandorte nötig.

Funktioniert ein Laserscanner auch im Dunkeln?

Ja, viele Laserscanner funktionieren auch im Dunkeln, weil sie ihr eigenes Laserlicht aussenden. Sie sind nicht wie normale Kameras auf Umgebungslicht angewiesen. Wenn zusätzlich Farbbilder aufgenommen werden, kann für diese Kamerafunktion allerdings Licht erforderlich sein, damit die Farben brauchbar aussehen.

Sind Laserscanner für Haustiere oder Kinder gefährlich?

Verbrauchergeräte sind bei bestimmungsgemäßem Gebrauch in der Regel auf sichere Nutzung ausgelegt. Trotzdem sollten Kinder nicht unbeaufsichtigt mit Messgeräten spielen. Man sollte außerdem vermeiden, direkt in den Laser zu blicken oder den Strahl absichtlich auf Augen von Menschen oder Tieren zu richten.

Warum wirken manche Scans unvollständig oder verzerrt?

Unvollständige Scans entstehen oft durch verdeckte Bereiche, ungünstige Oberflächen oder Bewegungen während der Messung. Glas, Spiegel, glänzende Metalle und sehr dunkle Flächen können problematisch sein. Auch falsche Aufstellung oder unpassende Softwareeinstellungen führen dazu, dass Punkte fehlen oder nicht korrekt zusammengefügt werden.

Zusammenfassung: Licht als digitales Maßband

Ein Laserscanner funktioniert, indem er Laserlicht aussendet, Rücksignale empfängt und daraus Entfernungen berechnet. Durch das schnelle Abtasten vieler Punkte entsteht eine digitale räumliche Darstellung. Je nach Messverfahren, Gerät und Einsatzgebiet können damit Räume, Objekte oder Umgebungen erfasst werden.

Für Verbraucher ist vor allem die praktische Einordnung wichtig. Laserscanner helfen beim Navigieren, Planen, Dokumentieren und Digitalisieren. Ihre Ergebnisse hängen jedoch von Oberfläche, Umgebung, Software und Zweck ab. Wer das Grundprinzip versteht, kann Geräte besser einschätzen und erkennt leichter, wann ein einfacher Entfernungsmesser genügt und wann ein echter 3D-Scan sinnvoll ist.
